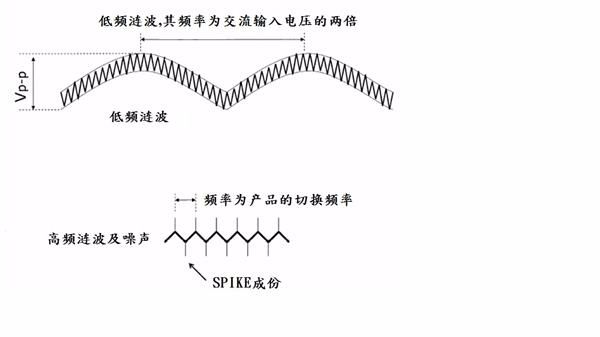

S.P.S.在輸出直流電壓上所含有的交流成分，其波形如下：

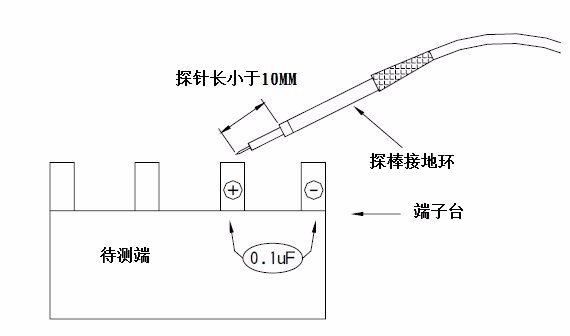

在S.P.S.漣波噪聲中含有2 種成分，一是交流輸入電壓的倍頻頻率，另一為S.P.S.本身的切換頻率。由于是高頻噪聲，在量測時，示波器帶寬應設在20MHz，且探棒應以最短距離來量測;并在待測端加一小電容(0.1uF)來濾除噪聲干擾，如下圖所示。
